防爆标志： Ex ic iiB T4 Gc

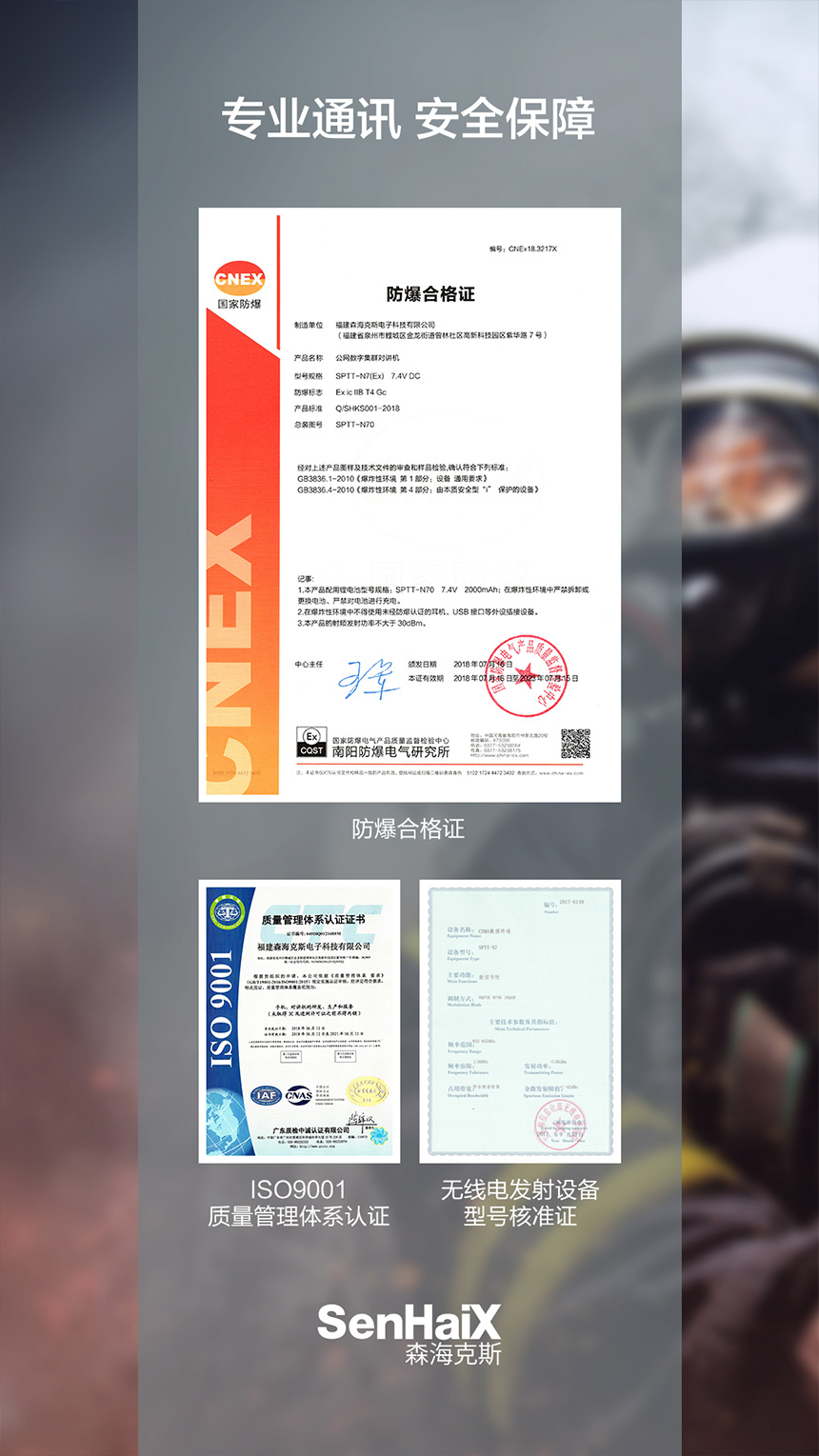

防爆合格证号： CNEx18.3217X
| 基本参数 | |||||||||
| 尺寸 | 127x60x38mm (不含天线) | ||||||||
| 重量 | 270G | ||||||||
| 电池容量 | 2000mAh | ||||||||
| 工作电压 | DC7.4~8.4V | ||||||||
| 支持频段 | |||||||||
| GSM | EGSM900MHz | ||||||||
| DCS1800MHz | |||||||||
| CDMA2000/EVDO | BC0 | ||||||||
| WCDMA | BAND1 | ||||||||
| BAND8 | |||||||||
| TD-SCDMA | TD-SCDMA 1.9G | ||||||||
| TD-SCDMA 2G | |||||||||
| LTE-FDD | LTE-FDD B1 | ||||||||
| LTE-FDD B3 | |||||||||
| LTE-FDD B8 | |||||||||
| LTE-TDD | LTE TDD B38 | ||||||||
| LTE TDD B39 | |||||||||
| LTE TDD B40 | |||||||||
| LTE TDD B41 | |||||||||
| 发射功率 | |||||||||
| GSM/GPRS功率等级 | EGSM900: 4 (2W) | ||||||||
| DCS1800: 1 (1W) | |||||||||
| EDGE功率等级 | DGSM900: E2 (0.5W) | ||||||||
| DCS1800: E1 (0.4W) | |||||||||
| CDMA 1X功率等级 | 3 (0.25W) | ||||||||
| UMTS功率等级 | WCDMA: 3 (0.25W) | ||||||||
| EVDO: 3 (0.25W) | |||||||||
| TD-SCDMA: 2 (0.25W) | |||||||||
| LTE功率等级 | 3 (0.25W) | ||||||||
| 接收灵敏度 | |||||||||
| 频率 | 灵敏度（典型） | 灵敏度（最大） | |||||||
| EGSM900 | ＜-109dBm | 3GPP | |||||||
| DCS1800 | ＜-109dBm | 3GPP | |||||||
| WCDMA 2100 | ＜-110dBm | 3GPP | |||||||
| WCDMA 900 | ＜-109dBm | 3GPP | |||||||
| TDSCDMA 1900 | ＜-109dBm | 3GPP | |||||||
| TDSCDMA 2000 | ＜-109dBm | 3GPP | |||||||
| CDMA BC0 | ＜-109dBm | 3GPP | |||||||
| LTE FDD/TDD | 参考下表 | 3GPP | |||||||
| 参考灵敏度 | |||||||||
| E-UTRA | 3GPP标准 | 实测值 | 3GPP标准 |
双工 模式 |
|||||
| 频段编号 | 1.4MHz | 3MHz | 5MHz | 10MHz | 10MHz | 15MHz | 20MHz | ||
| 1 | - | - | -100 | -97 | -101 | -95.2 | -94 | FDD | |
| 3 | -101.7 | -98.7 | -97 | -94 | -99 | -92.2 | -91 | FDD | |
| 8 | -102.2 | -99.2 | -97 | -94 | -102 | FDD | |||
| 38 | - | - | -100 | -97 | -101 | -95.2 | -94 | TDD | |
| 39 | - | - | -100 | -97 | -101.5 | -95.2 | -94 | TDD | |
| 40 | - | - | -100 | -97 | -101 | -95.2 | -94 | TDD | |
| 41 | - | - | -99 | -96 | -101 | -94.2 | -93 | TDD | |
| GNSS参数 | |||||||||
| 跟踪定位灵敏度 | -159 dBm (GPS) / -158dBm (GLONASS) / TBD (BD) | ||||||||
| 冷启动灵敏度 | -148 dBm | ||||||||
| 定位精度（开阔地） | 2.5m (CEP50) | ||||||||
| TTFF（开阔地） | 热启动＜1s, 冷启动＜35s | ||||||||
| 接受类型 | 16-channel, C/A Code | ||||||||
| GPS L1 频段 | 1575.42±1.023MHz | ||||||||
| GLONASS频段 | 1597.5~1605.8MHz | ||||||||
| BeiDou频段 | 1559.05~1563.14MHz | ||||||||
| 更新频率 | Default 1 Hz | ||||||||
| GNSS 数据格式 | NMEA-0183 | ||||||||
| GNSS 耗流 | 100mA (GSM/CDMA 1X/UMTS/LTE 休眠，VBAT引脚) | ||||||||
| GNSS 天线 | 有源 | ||||||||
